產(chǎn)品展示
當(dāng)前位置:首頁>產(chǎn)品展示
組成及防銹機理:
本產(chǎn)品以經(jīng)過表面處理的復(fù)合氧化物以及金屬鹽為載體,引入一定量的復(fù)合超(微)細(xì)粉體而制成。經(jīng)過對粉體化學(xué)處理、粉體表面改性與包膜等工藝,使顏料與有機基料結(jié)合力增強,加之引入復(fù)合超(微)細(xì)粉體而產(chǎn)生的小尺寸效應(yīng)及表面效應(yīng),提高了漆膜致密性,極大地降低了可滲性,有效地阻隔水分子、氧氣等對鋼鐵表面的侵蝕。
主 要 特 征:
用本產(chǎn)品制成的各種防銹漆穩(wěn)定性好,不易分層,防銹性好,性價比高;適應(yīng)廣:適
應(yīng)于各類溶劑型或水性基料制作防銹漆、底漆及底面合一防銹漆。使用方便:本產(chǎn)品制作的
防銹漆使用方便,噴涂、刷涂均可。
主 要 用 途:
該產(chǎn)品可以完全取代紅丹,也與紅丹有良好的匹配性。可廣泛應(yīng)用于各種溶劑型和水性型防銹涂料中。
技 術(shù) 指 標(biāo):
項 目 | 指 標(biāo) | 檢 測 方 式 |

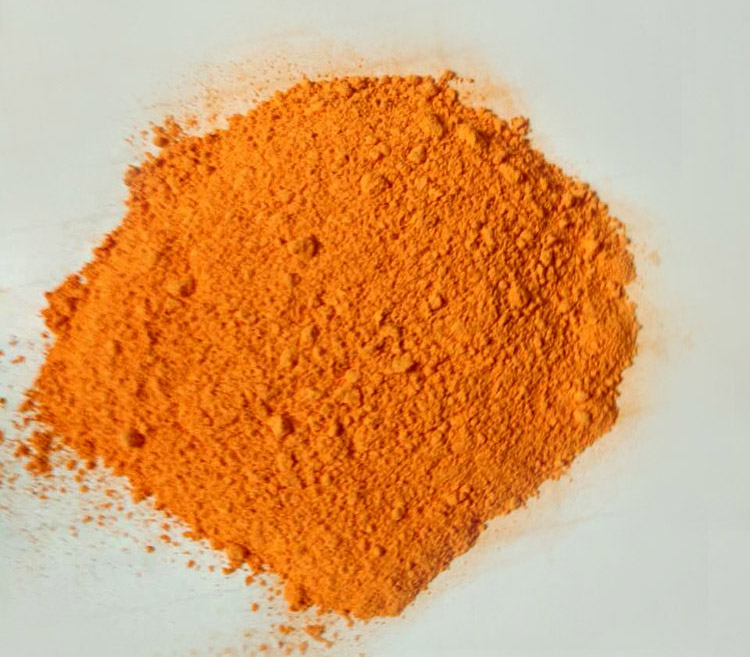

外 觀 | 桔紅(黃)色 | 目測 |
硅酸鹽(以SiO2計)% | ≥9.0 | 附錄D |
篩余物(400目)% | ≤1.0 | GB/T5211.18-88 |
密 度 g/cm3 | 3.2~4.2 | GB/T1713-2008 |
吸 油 量 % | 13~25 | GB/T5211.15-88 |
水溶物g/100g | ≤1.0 | GB/T 5211.1-2003 |
揮發(fā)份(105℃) % | ≤1.0 | GB/T5211.3-85 |
水懸浮液PH值 | 7.0~9.0 | GB/T1717-86 |
儲 存 與 包 裝:保持通風(fēng)干燥,貯存期為一年。外編內(nèi)塑雙層包裝,凈重25Kg。
參考配方:
桔紅醇酸防銹底漆(底) 桔紅環(huán)氧防銹底漆
醇酸樹脂 :38 (甲)
SN-H :35 E-20 :12
硫酸鋇 :5 SN-H :40
滑石粉 :5 硫酸鋇 :10
碳酸鈣 :5 碳酸鈣 : 8
防沉膠 :4 滑石粉 :8
干料 : 適量 防沉膠 :4
防結(jié)皮劑 : 適量 稀 料 : 補足余量
稀 料 : 補足余量
(乙)
:50
稀料 :50
甲:乙=100:14
原材料要求
醇酸樹脂:389-9(底)
硫酸鋇,滑石粉: 600目
防沉膠:10%有機膨潤土HFGEL-140
■ 以上配方僅供參考,用戶應(yīng)根據(jù)實際需求加以調(diào)整,并對成品漆的質(zhì)量做出全面評估。
